Vanne a glissière

Rapide - innovante - précise. La vanne aux plus hautes exigences.

Le principe de régulation à glissière (GS) de Schubert & Salzer

La régulation peut être si facile... Il y a plus de 30 ans, Schubert & Salzer Control Systems a exploré de nouvelles pistes en matière de vannes de régulation. Nous avons mis au point la vanne de régulation à glissières, une vanne compacte, légère et très précise. Elle fonctionne selon un principe qui avait déjà enthousiasmé Léonard de Vinci. Aujourd'hui encore, cette vanne de régulation satisfait aux exigences les plus élevées.

Un bref aperçu de nos vannes à glissières selon l’actionnement

La solution de rechange pour les exigences élevées

La série de vannes GS régule et commande de façon précise, rapide et économique les fluides sous forme liquides, vapeurs et gaz. Un disque d‘étanchéité fixe (2) fixé perpendiculairement au sens du flux dans le corps (1) comporte un certain nombre d‘ouvertures oblongues (3) de même hauteur.

Un disque mobile immobilisé en rotation (4) avec des ouvertures oblongues (3) disposées de manière identique est déplacé perpendiculairement et modifie ainsi la section d‘écoulement. La différence de pression existante appuie le disque mobile (4) sur le disque fixe (2).

Produktgrafik Gleitschieberventil

Les avantages de la vanne de régulation à glissières

Des cotes de montage économiques

Une forme de construction compacte pour un encombrement et des coûts d‘installation réduits

Un excellent rapport de réglage

40 : 1 à 80 : 1

Un montage et un entretien faciles

Grâce à la forme de construction compacte, au faible poids (par ex. : DN 150 avec actionneur fait seulement quelque 14,2 kg) et à la conception intelligente des disques d‘étanchéité, les travaux de montage et d‘entretien sont un jeu d‘enfant

Valeurs KVS-variables

Une modification de la valeur KVS est possible à tout moment en changeant simplement le disque fixeplage de KVS = 0,018 à 910

Une consommation d‘énergie nettement réduite

Une énergie d‘actionnement réduite grâce à la faible course

Une usure minimale

Grâce à la force d‘actionnement s‘exerçant à 90° par rapport à la direction du flux et à un appariement judicieux des matériaux composant les disques mobile et fixe

Un taux de fuite extrêmement réduit

< 0,0001 % de la valeur KVS, en raison de l‘effet d‘auto-rodage du disque mobile et de la pression du fluide sur ce disque l’étanchéité est assurée par à un recouvrement de surface au lieu d‘un contact circulaire

Un guidage optimal du flux

Par la prévention des problèmes de cavitation dans la vanne et un fonctionnement silencieux grâce à la suppression efficace des turbulences

Des différences de pression maximales

Régulation possible sous des différences de pression élevées (jusqu‘à 160 bar) avec les plus petites dimensions, un encombrement compacte et une consommation d‘air réduite

Vannes de régulation à glissière – Efficacité

La plus exceptionnelle des propriétés de la vanne GS est la force de réglage nécessaire qui correspond à seulement 10 % environ de la force requise pour actionner une vanne à soupape de même diamètre nominal pour la même pression différentielle. Cela permet d‘avoir des actionneurs nettement plus petits bien que les deux principes obtiennent presque le même débit avec le même diamètre nominal ! Ce résultat avantageux résulte également du fait que dans la vanne GS la fermeture se fait perpendiculairement au flux et non pas contre l‘écoulement comme dans une vanne à soupape.

Vannes de régulation à glissière – Efficacité

Vannes de régulation à glissière – Cavitation

Une vitesse d‘écoulement élevée dans la section de passage la plus étroite de la vanne réduit localement la pression en dessous de la tension de vapeur du liquide. Des bulles de vapeur apparaissent alors, et implosent dans les zones à pression plus élevée. Lorsqu‘elles rencontrent des parties solides (corps vanne), ces bulles en implosant peuvent provoquer des dommages. Dans une vanne GS, cette zone dangereuse de cavitation se situe à l‘extérieur, plus précisément env. 1 à 2 m en aval de la vanne. Les bulles de cavitation implosent alors principalement au centre de la tuyauterie, là où elles ne causent pas de dégâts.

Vannes de régulation à glissière – Cavitation

Vannes de régulation à glissière – Dynamisme

Les vannes de régulation à glissière sont considérablement plus « rapides » que les vannes de régulation traditionnelles. Cela peut être démontré à l‘aide de la courbe de réponse lorsqu‘on observe la grandeur de régulation d‘un positionneur monté en tant que grandeur d‘entrée et l‘amplitude de la course réglée en tant que grandeur de sortie. L‘évolution de la courbe de réponse influe sur la qualité de régulation de l‘ensemble du circuit de régulation.

Vannes de régulation à glissière – Dynamisme

Vannes de régulation à glissière – Poids

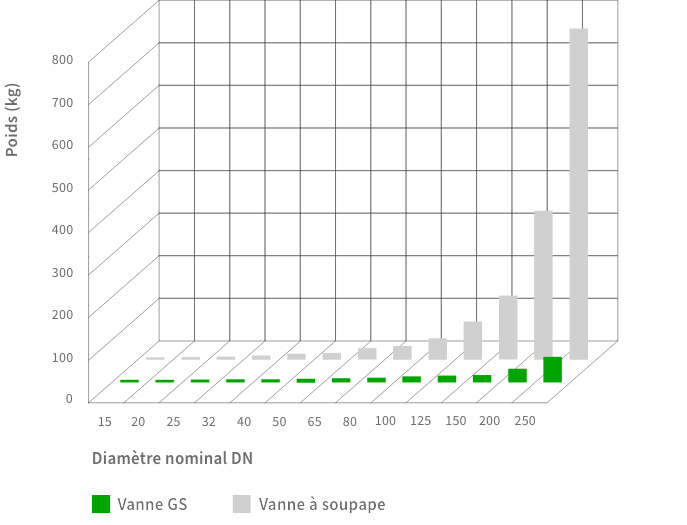

Une force de réglage réduite et une faible course permettent d‘utiliser des actionneurs de régulation plus petits. On obtient avec la construction entre brides peu encombrante des poids et des tailles de vannes plus petits, notamment pour les diamètres nominaux de dimensions moyennes et grandes. Une vanne à soupape pèse ainsi pour un DN 150 env. 150 kg, alors qu‘une vanne de régulation à glissière fait à peine 14 kg pour le même diamètre nominal!

Vannes de régulation à glissière – Poids

Les vannes GS sont utilisées pour réguler / commander les gaz, les vapeurs et les liquides

Industrie chimique et pharmaceutique

Aciéries et fonderies d‘aluminium

Industrie des aliments et des boissons

Production de matières plastique et de caoutchouc

Technique destinée aux bancs d‘essai

Gaz ou production d’air comprimé et application

Équipement de brasseries

Fabrication de textiles

Production de pneus
