Type 8021 – Vanne à glissière
Ligne de produits GS1
La vanne à glissière de type 8021 avec positionneur intégré est utilisée pour un large éventail de tâches de contrôle de processus. Les fluides tels que la vapeur, les liquides, les gaz, etc. peuvent être parfaitement contrôlés.
-
Taille:
DN15 - DN150
-
Pression:
PN 10/40
-
Matériau:
Acier inox 1.4408
Acier C 1.0619
-
Température:
Température du fluide de -60 °C à +350 °C
Versions spéciales possibles sur demande.
| Raccords |
Version à bride intermédiaire |
| Positionneur |
Positionneur numérique type 8049 - 2-fils, 4-fils - Ex-Pro antidéflagrante - IO-Link - Régulateur de processus intégré IPC Positionneur pneumatique et électropneumatique type 8047 - 2-fils - Version Ex Montage du positionneur selon la norme NAMUR |
| Accessoires |
Soufflet métallique Interrupteur de fin de course Signal de retour de la position Commande manuelle Electro-vanne de pilotage . . . |
| Classe de protection |
en option ATEX non électrique II 2G Ex h IIC T6…T1 X Gb II 2D Ex h IIIC 85°C…530°C X Db |
| Agréments, certificats et déclarations |
CRN Certificat DVGW Certificat DIN 16678 TA-Luft / ISO 15848-1 Déclaration de conformité CE UKCA Declaration of Conformity Manuel de sécurité avec déclaration du fabricant SIL |
| Pour plus de détails, consultez la documentation ou sur demande. | |
- 8021-GS1_-_Fiche_technique.pdf
- 8001-Valeur_Kvs_pour_vanne_GS_-_Fiche_technique.pdf
- 8021_-_Anleitung_-_Operating_Instructions_-_Manuel.pdf
Ligne de produits GS3

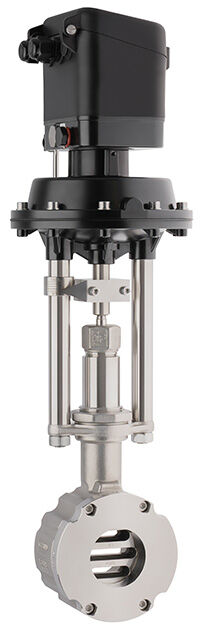

La vanne à glissière de type 8021 en conception GS3 renforcée avec positionneur intégré est utilisée pour une large gamme de tâches de contrôle de processus. Les fluides tels que la vapeur, les liquides, les gaz, etc. peuvent être parfaitement contrôlés.
-
Taille:
DN 15 - DN 250
-
Pression:
PN 10/40, PN100,
ANSI #150, #300, #600
-
Matériau:
Acier inox
Corps 1.4408
Couvercle 1.4404
Acier C
Corps 1.0619
Couvercle 1.4404
Alloy C276
-
Température:
Température du fluide de -60 °C à +350 °C
Versions spéciales possibles sur demande.
| Raccords |
Version à bride intermédiaire et avec raccord taraudé |
| Positionneur |
Positionneur numérique type 8049 - 2-fils, 4-fils - Ex-Pro antidéflagrante - IO-Link - Régulateur de processus intégré IPC Positionneur pneumatique et électropneumatique type 8047 - 2-fils - Version Ex Montage du positionneur selon la norme NAMUR |
| Accessoires |
Soufflet métallique Interrupteur de fin de course Signal de retour de la position Commande manuelle Electro-vanne de pilotage . . . |
| Classe de protection |
en option ATEX non électrique II 2G Ex h IIC T6…T1 X Gb II 2D Ex h IIIC 85°C…530°C X Db |
| Agréments, certificats et déclarations |
CRN Certificat TA-Luft / ISO 15848-1 Déclaration de conformité CE UKCA Declaration of Conformity Manuel de sécurité avec déclaration du fabricant SIL |
| Pour plus de détails, consultez la documentation ou sur demande. | |
- 8021-GS3_-_Fiche_technique.pdf
- 8001-Valeur_Kvs_pour_vanne_GS_-_Fiche_technique.pdf
- 8021_-_Anleitung_-_Operating_Instructions_-_Manuel.pdf
Vanne à glissière pour les applications à haute pression
Ligne de produits GS4
La vanne à glissière pour haute pression de type 8021 avec positionneur intégré est utilisée pour un large éventail de tâches de contrôle de processus. Les fluides tels que la vapeur, les liquides, les gaz, etc. peuvent être parfaitement contrôlés même à des pressions de fonctionnement et différentielles élevées.
-
Taille:
DN25 - DN250
-
Pression:
DN25 - DN80: PN160, ANSI#900
DN100 - DN150: PN100, ANSI#600
DN200 - DN250: PN40, ANSI#300
-
Matériau:
Corps: Inox 1.4571
Disque: STN2, STN3 (DN25 ou DN50)
-
Température:
Température du fluide de -60 °C à +350 °C
Versions spéciales possibles sur demande.
| Positionneur |
Positionneur numérique type 8049 - 2-fils, 4-fils - Ex-Pro antidéflagrante - IO-Link - Régulateur de processus intégré IPC Positionneur pneumatique et électropneumatique type 8047 - 2-fils - Version Ex Montage du positionneur selon la norme NAMUR |
| Accessoires |
Soufflet métallique Interrupteur de fin de course Signal de retour de la position Commande manuelle Electro-vanne de pilotage . . . |
| Classe de protection |
en option ATEX non électrique II 2G Ex h IIC T6…T1 X Gb II 2D Ex h IIIC 85°C…530°C X Db |
| Agréments, certificats et déclarations |
TA-Luft / ISO 15848-1 |
| Pour plus de détails, consultez la documentation ou sur demande. | |
