Gleitschieberventile

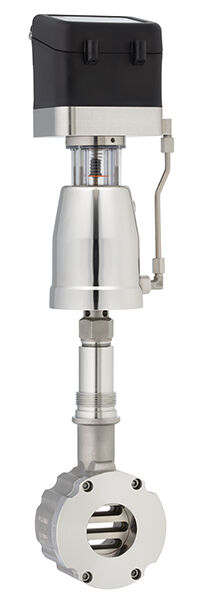

Typ 8043 – Gleitschieberventil
Baureihe GS1
Das Gleitschieberventil Typ 8043 in langer Bauform mit Kolbenantrieb und integriertem Stellungsregler ist durch das kompakte Design für neutrale und aggressive Medien in der Chemie, Verfahrenstechnik und im Anlagenbau universell einsetzbar. Die direkte spielfreie Montage des Stellungsreglers auf dem Kolbenantrieb und der geringe Hub führen zu einer hohen Regelgüte und Regeldynamik dieser Ventile.
-
Nennweite:
DN15 - DN150
-
Nenndruck:
PN 10/40
-
Werkstoff:
Edelstahl 1.4408
C-Stahl 1.0619
-
Temperatur:
Medientemperatur -60 °C bis 350°C
Sonderausführungen auf Anfrage möglich.
| Anschlüsse |
Zwischenflansch-Ausführung |
| Stellungsregler |
Digitaler Stellungsregler Typ 8049 - 2-Leiter, 4-Leiter - Ex-Pro explosionsgeschützt - IO-Link - Integrierter Processregler IPC Pneumatischer und elektropneumatischer Stellungsregler Typ 8047 - 2-Leiter - Ex-Ausführung |
| Zubehör |
Metallfaltenbalg Grenzsignalgeber Stellungsrückmeldung Magnetventil . . . |
| Ex-Schutz |
optional ATEX nicht elektrisch II 2G Ex h IIC T6…T1 X Gb II 2D Ex h IIIC 85°C…350°C X Db |
| Zulassungen und Zertifikate |
CRN-Zertifikat DVGW-Zertifikat DIN 16678 TA-Luft / ISO 15848-1 EG-Konformitätserklärung UKCA Declaration of Conformity Sicherheitshandbuch mit SIL-Herstellererklärung |
| Details siehe Dokumentation oder auf Anfrage. | |
Baureihe GS3
Das Gleitschieberventil Typ 8043 in verstärkter Ausführung und langer Bauform mit Kolbenantrieb und integriertem Stellungsregler ist durch das kompakte Design für neutrale und aggressive Medien in der Chemie, Verfahrenstechnik und im Anlagenbau universell einsetzbar. Die direkte spielfreie Montage des Stellungsreglers auf dem Kolbenantrieb und der geringe Hub führen zu einer hohen Regelgüte und Regeldynamik dieser Ventile.
-
Nennweite:
DN15 - DN250
-
Nenndruck:
PN 10/40
ANSI #150, #300
-
Werkstoff:
Edelstahl
Gehäuse 1.4408
Deckel 1.4404
C-Stahl
Gehäuse 1.0619
Deckel 1.4404
-
Temperatur:
Medientemperatur -60°C bis 350°C
Sonderausführungen auf Anfrage möglich.
| Anschlüsse |
Zwischenflansch-Ausführung und mit Gewindeanschluss |
| Stellungsregler |
Digitaler Stellungsregler Typ 8049 - 2-Leiter, 4-Leiter - Ex-Pro explosionsgeschützt - IO-Link - Integrierter Processregler IPC Pneumatischer und elektropneumatischer Stellungsregler Typ 8047 - 2-Leiter - Ex-Ausführung |
| Zubehör |
Metallfaltenbalg Grenzsignalgeber Stellungsrückmeldung Magnetventil . . . |
| Ex-Schutz |
optional ATEX nicht elektrisch II 2G Ex h IIC T6…T1 X Gb II 2D Ex h IIIC 85°C…350°C X Db |
| Zulassungen und Zertifikate |
CRN-Zertifikat DVGW-Zertifikat DIN 16678 TA-Luft / ISO 15848-1 EG-Konformitätserklärung UKCA Declaration of Conformity Sicherheitshandbuch mit SIL-Herstellererklärung |
| Details siehe Dokumentation oder auf Anfrage. | |
