Typ 4032 – Kugelsektorventil

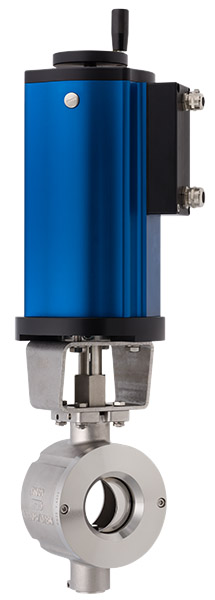

Kugelsektorventil Typ 4032

Das Kugelsektorventil Typ 4032 mit hochauflösendem Motorantrieb ermöglicht eine Ansteuerung von bis zu 8192 Einzelschritten auf 90° Schwenkbewegung. Als Flächengewichtsregelventil für die Papierherstellung entwickelt, findet dieses hochpräzise Stellventil auch Anwendungen in anderen Branchen bei höchsten Anforderungen an die Regelgüte und Positioniergenauigkeit.

  • Nennweite

    Nennweite:

    DN 25 - DN 250

  • Nenndruck

    Nenndruck:

    DN25 - DN50: PN40, ANSI#300, ANSI#150

    DN65 - DN100: PN25, ANSI#150

    DN125 - DN250: PN16, ANSI#150

  • Werkstoff

    Werkstoff:

    Edelstahl 1.4408 / 1.4404

  • Temperatur

    Temperatur:

    Medientemperatur -40 °C bis 220 °C

    je nach Dichtungsausführung

Anschlüsse

Zwischenflansch-Ausführung
Motorantrieb

Regelantriebe

S1500 24VDC, S2000 24VDC, Papyros 100 - 230 VAC
Antriebsvarianten

Elektrische Stellantriebe mit ca. 8200 Schritte/90°

Elektrische Stellantriebe mit ca. 1500 Schritte/90°

Elektrische Stellantriebe mit ca. 2000 Schritte/90°
Anwendung

Flüssigkeiten, Suspensionen sowie Gase, auch verschmutzt, abrasiv oder pastös.
Eingangssignal

4 - 20 mA, Schrittsignal

Profibus, Modbus
Zulassungen und Zertifikate

Bescheinigung TA Luft

TA-Luft / ISO 15848-1
Details siehe Dokumentation oder auf Anfrage.
